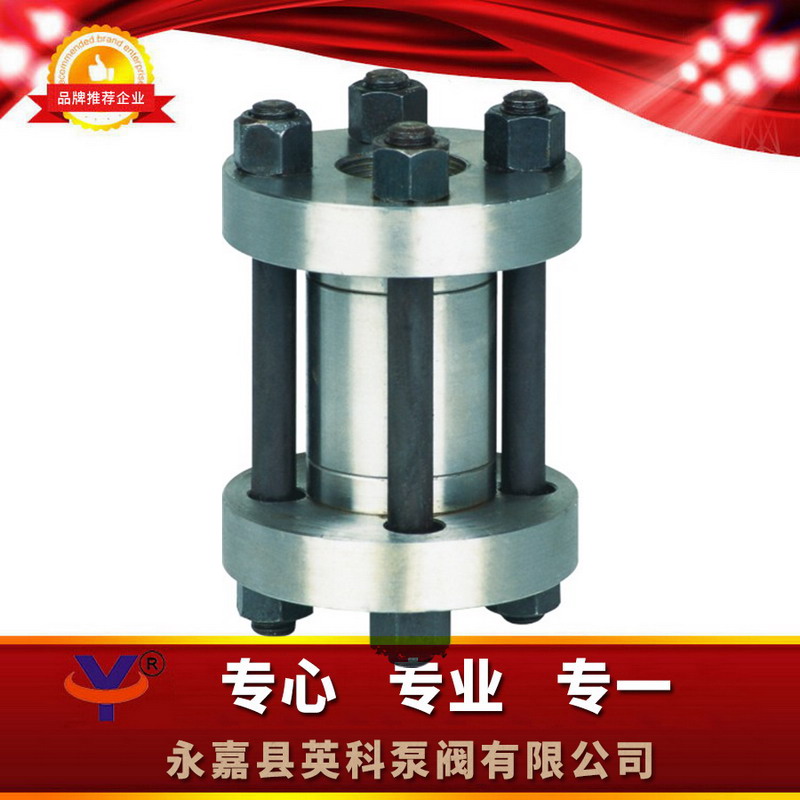

产品展示H72H对夹式止回阀
- 型 号：H72H
- 类 别：H72H对夹式止回阀
- 价 格：￥面议
- 产 地：温州
产品点击浏览次数：3150
H72H对夹式止回阀作用是防止介质倒流，是一种依靠介质压力开启和关闭的自动阀门.主要适用于城市、工业及高层建筑给水、排水管网上。由于对夹式止回阀的结构长度比一般法兰式止回阀短，对有安装空间限制的场所最为适用。
点击放大一、H72H对夹式止回阀概述：
主要作用是防止介质倒流，是一种依靠介质压力开启和关闭的自动阀门.主要适用于城市、工业及高层建筑给水、排水管网上。由于对夹式止回阀的结构长度比一般法兰式止回阀短，对有安装空间限制的场所最为适用。对夹式止回阀具有结构长度短，体积小重量轻，阀瓣关闭快速，水锤压力小，流道通畅，流体阻力小，水平管道或垂直管道均可使用，安装方便，动作灵敏,密封性能好，阀瓣行程短、关阀冲击力小，简单紧凑、造型美观，使用寿命长、可靠性高，防止介质倒流，自动控制等优点.
二、H72H对夹式止回阀结构特点：
|
1、结构与长度短，其结构长度只有传统法兰止回阀1/4-1/8； |
6、动作灵敏、密封性能好； |
|
2、体积小、重量轻，其重量只有传统法兰止回阀1/4-1/20 |
7、阀瓣行程短、关阀冲击力小； |
|
3、阀瓣关闭快速，水锤压力小； |
8、整体结构、简单紧凑、造型美观’ |
|
4、水平管道或垂直管道均可使用，安装方便； |
9、使用寿命长、可靠性高 |
|
5、流道通畅、流体阻力小; |
|
三、H72H对夹式止回阀结构图片：
四、H72H对夹式止回阀用途：
对夹式止回阀适用于公称压力PN1.0MPa～42.0MPa、Class150～2500mm;公称通径DN15～1200mm、 NPS1/2～48;工作温度196～540℃的各种管路上，用于防止介质倒流。通过选用不同的材质，可适用于水、 蒸汽，油品、硝酸、醋酸、强氧化性介质用尿素等多种介质。
五、H72H对夹式止回阀标准与规范：
1、设计与制造：API594、API6D、JB/T8937：
2、结构与长度：API1594、AP16D、DIN3202、JB/T8937
3、压力-温度等级：ANSIB16。345、DIN2401、GB/T9124、HG20604、HG20605、SH3406、JB/T74
4、试验与检验：AP1598、JB/T9092
5、配管法兰：JB/T74～90、GN/T9112～9124、HG20592～20635、SH3406、ANSIB16.5、DIN2543-2548、GB/T13402、AP1605、ASMEB16.47
六、H72H对夹式止回阀主要零部件材料：
|
零件名称 |
材料名称用标准牌号 |
材料名称用标准牌号 |
|
阀体 |
合金钢 GB3077-88 40Cr |
尿素级不锈钢 GB1220-92 00Cr17Ni14Mo2 |
|
阀座、阀瓣 |
不锈钢 GB1220-92 2Cr13 |
尿素级不锈钢 GB1220-92 00Cr17Ni14Mo2 |
|
透镜垫 |
优质碳钢 GB699-88 20 |
尿素级不锈钢 GB1220-92 00Cr17Ni14Mo2 |
|
法兰 |
优质碳钢 GB699-88 35 |
优质碳素钢 GB699-88 35 |
|
双头螺栓 |
优质碳钢 GB699-88 40 |
优质碳钢 GB699-88 40 |
|
螺母 |
优质碳钢 GB699-88 25 |
优质碳钢 GB699-88 25 |
|
弹簧 |
弹簧钢 GB1222-84 65Mn |
尿素级不锈钢 GB1220-92 00CR17Ni10Mo2 |
|
O 型密封圈 |
四氟乙烯 日华尔卡 7010 |
四氟乙烯 日华尔卡 7010 |
七、H72H对夹式止回阀性能规范：
|
型号 |
公称压力 |
试验压（ MPa ） |
工作压力 |
工作 |
工作介质 |
|
|
强度 |
密封 |
|||||
|
H72Y- 160C |
16 |
24 |
17.6 |
≤ -30-260 |
C ：氮、氢、氨 |
|
|
H72Y- 220R |
22 |
33 |
24.2 |
≤ -200-260 |
R ：尿素及甲胺液 |
|
八、H72H对夹式止回阀旋启式止回阀对比：
|
结构形式 |
H76型对夹式双瓣旋启式止回阀 |
H44型法兰单瓣旋启式止回阀 |
|
水锤压力 |
小，阀瓣行程短、且有弹簧辅助关闭、关阀速度快 |
很大，阀瓣行程长，需要较长的关闭时间 |
|
H76型的水锤压力只有H44型的1/2-1/5 |
||
|
尺寸和重量 |
结构长度很短、体积小、重量轻，为阀门的安装、搬运、存放用管道的布置带来很大的便利，并能大量节约材料、降低造价 |
结构长度很长，体积笨大，重量很重 |
|
H76型的结构长度只有H44型的1/4-1/6，H76型的重理吸能H44型的1/4-1/10 |
||
|
流体阻力 |
小，流体阻力系数ζ为2.6-0.7，随着阀门口径的增大，流体阻力系数减小 |
小，流体阻力系数ζ，为1.3-3，但在低压况下，阀瓣不能完全开启，流体阻力大。流体险务随着阀门口径的的增大而增大 |
|
安装 |
可水平安装或垂直安装，重量轻，不必为阀门设置支座 |
可水平安装或垂直安装，大口径阀门重量重，需设置支座 |
|
开启压力 |
很小，阀瓣在很小的压差下就能完全打开 |
较大，阀瓣在较大的压差下才能完全打开 |
|
可靠性 |
阀门为整体结构，简单紧凑、阀门关闭时冲击力小，水锤压力小，阀门寿命长，可靠性高 |
阀门关闭时的巨大冲击力用水锤压力容易损坏阀门 |
|
结构形式 |
H71型对夹式升降式止回阀 |
H41型法兰升降式止回阀 |
|
水锤压力 |
小，阀瓣行程短、很大，阀瓣行程 |
|
|
尺寸和重量 |
结构长度很短、体积小、重量轻，为阀门的安装、搬运、存放用管道的布置带来很大的便利，并能大量节约材料、降低造价 |
结构长度很长，体积笨大，重量很重 |
|
H71型的结构长度只有H41型的1/4-1/8，H71型的重理吸能H41型的1/7-1/20 |
||
|
流体阻力 |
较大，流体阻力系数ζ为6.4-2.8 |
很大，流体阻力系数ζ，为12-6 |
|
安装 |
可水平安装或垂直安装，重量轻，不必为阀门设置支座 |
只能水平安装，口径较大的阀门重量重，较难安装 |
|
开启压力 |
很小，阀瓣在很小的压差下就能完全打开 |
较小，阀瓣重量较大，需要一定的压差才能将阀瓣完全打开 |
|
可靠性 |
阀门为整体结构，简单紧凑、阀门关闭时冲击力小，水锤压力小，阀门寿命长，可靠性高 |
可靠性较高，但阀门由阀体与阀盖两体构成，多了一个潜在的泄漏点 |
|
九、H72H对夹式止回阀订货说明： |
1、①产品名称与型号②公称直径③阀体材质④公称压力⑤使用介质⑥连接方式⑦使用温度⑧是否带附件以便我们为您正确选型。
2、如有特殊要求时请在订购产品时注明
3、若已经由设计单位选定的型号，请按型号直接向我司销售部订购。
4、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图。
对夹式止回阀适用于公称压力PN1.0MPa～42.0MPa、Class150～2500mm;公称通径DN15～1200mm、 NPS1/2～48;工作温度196～540℃的各种管路上，用于防止介质倒流。通过选用不同的材质，可适用于水、 蒸汽，油品、硝酸、醋酸、强氧化性介质用尿素等多种介质。
