PZ41H/X排渣闸阀

一、PZ41H/X排渣闸阀概述：

排渣闸阀适用于火力电站水利系统及水利工程的灰浆排放系统管路上，切断或接通管路中的介质，适用介质为灰水混合物，渣水混合物（渣水比16）.



二、PZ41H/X排渣闸阀简介：

产品名称 : 排渣闸阀
型号： PZ41H/X
口径： 50～500mm
压力： 1.6MPa～6.4MPa
材质： 铸钢、不锈钢

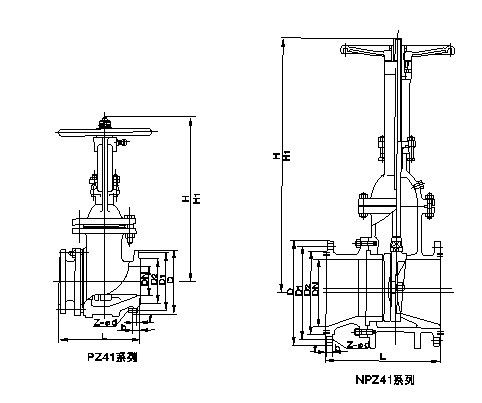

三、PZ41H/X排渣闸阀结构图片：

五、PZ41H/X排渣闸阀安装尺寸及重量：

●设计与制造：GB12234　GB2595
●法兰尺寸：GB9113　JB/T79
●压力温度：JB/T74　GB9131
●结构长度：GB/T12221
●对焊连接尺寸：---
●检验与试验：JB/T9092　GB13927



四、PZ41H/X排渣闸阀设计与制造标准：




GB 1.6Mpa
DN	50	80	100	150	200	250	300	350	400	450	500
L	250	280	300	350	400	450	500	550	600	650	700
H	335	510	685	790	885	1015	1190	1350	1460	1620	1800
D0	250	280	300	300	350	400	450	500	500	550	550
GB 2.5Mpa
DN	50	80	100	150	200	250	300	350	400	450	500
L	250	280	300	350	400	450	500	550	600	650	700
H	335	510	685	790	885	1015	1190	1350	1460	1620	1800
D0	250	280	300	300	350	400	450	500	500	550	550
GB 4.0Mpa
DN	50	80	100	150	200	250	300	350	400	450	500
L	250	310	350	450	550	650	750	850	950	1050	1150
H	340	508	680	800	875	1010	1180	1230	1280	1415	1560
D0	250	300	300	400	500	500	550	600	600	700	750
GB 6.4Mpa
DN	50	80	100	150	200	250	300	350	400	450	500
L	250	310	350	450	550	650	750	850	950	1050	1150
H	340	508	680	800	875	1010	1180	1230	1280	1415	1560
D0	250	300	300	400	500	500	550	600	600	700	750





六、PZ41H/X排渣闸阀订货说明：







1、①产品名称与型号②公称直径③阀体材质④公称压力⑤使用介质⑥连接方式⑦使用温度⑧驱动方式（手动、涡轮传动、气动、电动）⑨是否带附件以便我们为您正确选型。

2、如有特殊要求时请在订购产品时注明

3、若已经由设计单位选定的型号，请按型号直接向我司销售部订购。

4、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图。

 欢迎您访问我们的网站【//www.ds606.com】,如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。电话：0577-67370263

PZ41H排渣闸阀适用于公称压力PN1.6～6.4Mpa，工作温度在0～100℃的火力电站、水利排渣系统及水利工程的灰浆排放系统管路上，切断或接通管路中的介质。适用介质为：灰水混合物、渣水混合物（渣水比1：6，最大颗粒<50mm）。
