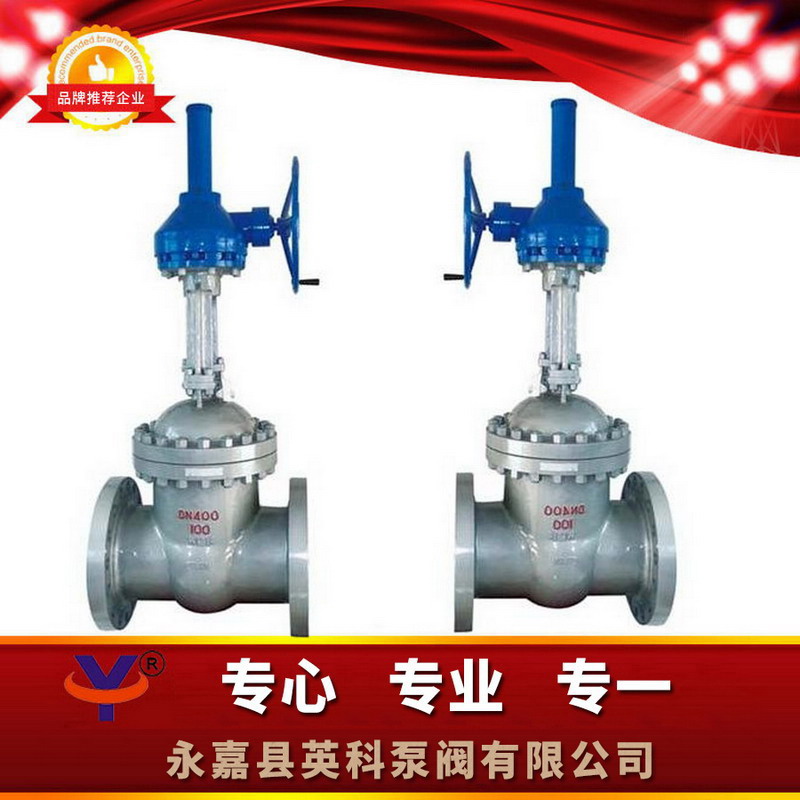

Z540H/Y铸钢伞齿轮驱动闸阀

一、Z540H/Y铸钢伞齿轮驱动闸阀概述：

具有流体阻力小，适用的压力、温度范围大等特点，是一种最常用的截断阀，用于截断或接通管路中的介质.通过选用不同的材质，可适用于水、蒸汽、油品、硝酸、醋酸、强氧化性介质及尿素等多种介质，驱动方式有手动、伞齿轮传动及电动。

二、Z540H/Y铸钢伞齿轮驱动闸阀结构特点：

     ①符合国内外先进标准的要求，密封可靠，性能优良。
　　②阀体材料品种齐全，填料、垫片可根据实际工况或用户要求合理选配，能适用于各种压力、温度及介质工况。
　　③采用楔式弹性闸板结构，中大口径设置滚动轴承，启闭轻松。
　　④可采用多种配管法兰标准及法兰密封面型式，满足各种工程需要及用户要求。
　　⑤开发了PN1.0MPa的低压碳钢闸阀，可替代铁制闸阀，有效地解决了铸铁闸阀壳体易冻裂、闸板易脱落、阀桿易锈蚀，密封性能不可靠等问题。
　　⑥开发了PN1.0MPa的低压不锈钢系列闸阀，能适用于各种腐蚀性介质工况，降低成本，节约材料。

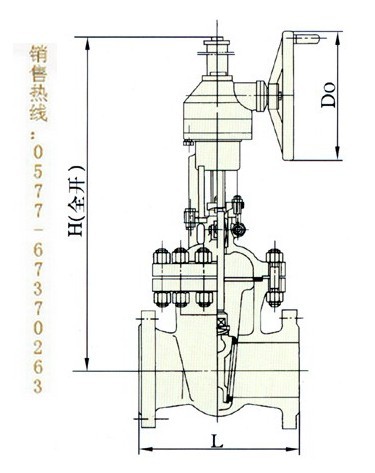

三、Z540H/Y铸钢伞齿轮驱动闸阀结构图片：





四、Z540H/Y铸钢伞齿轮驱动闸阀简介：

产品名称 : Z540H/Y 铸钢伞齿轮驱动闸阀
型号： Z540H/Y
口径： 80～600mm
压力： 1.6MPa～25.0MPa
材质： 铸钢、铸铁、不锈钢

五、Z540H/Y铸钢伞齿轮驱动闸阀设计与制造标准：

●设计与制造：　GB12234
●法兰尺寸： JB/T79　GB89113
●结构长度：　GB12221
●检验与试验：　JB/T9092

六、Z540H/Y铸钢伞齿轮驱动闸阀安装尺寸及重量：

GB 1.6、2.5、4.0、6.4、10.0、16.0、25.0MPa
	1.6MPa		2.5MPa			4.0MPa			6.4MPa		10.0MPa	16.0MPa		25.0MPa
DN	500	600	450	500	600	400	450	500	350	400	350	150	200	80	100
L	700	800	650	700	800	950	1050	1150	850	950	850	600	750	470	550
H	2180	2560	2050	2180	2600	1770	1820	1880	1745	1820	1450	995	1225	680	780



七、Z540H/Y铸钢伞齿轮驱动闸阀订货说明：



1、①产品名称与型号②公称直径③阀体材质④公称压力⑤使用介质⑥连接方式⑦使用温度⑧驱动方式（手动、涡轮传动、气动、电动）⑨是否带附件以便我们为您正确选型。

2、如有特殊要求时请在订购产品时注明

3、若已经由设计单位选定的型号，请按型号直接向我司销售部订购。

4、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图。





欢迎您访问我们的网站【//www.ds606.com】,如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。电话：0577-67370263

Z540H/Y铸钢伞齿轮驱动闸阀适用于水、蒸汽、油品、硝酸、醋酸、强氧化性介质及尿素等多种介质，驱动方式有手动、伞齿轮传动及电动。
