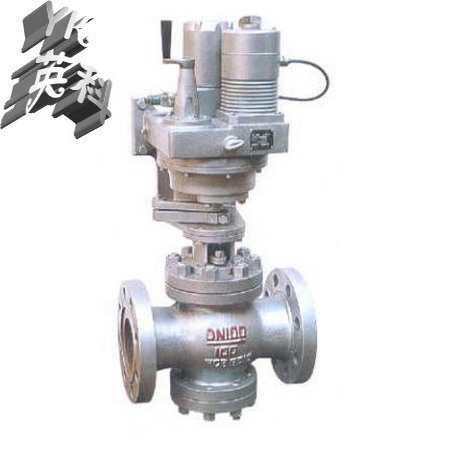

点击放大一、T940H电动回转式调节阀概述：
1.电动回转式调节阀主要由阀体、套筒、阀瓣、阀杆等零件组成。套筒和阀瓣上都开有节流孔通过阀瓣在阀座内回转来改变过流面积，调节流量。配ZKJ型或其它型电动角行程执行器可实现遥控和自动控制。
2.电动回转式调节阀广泛应用于给水管路中作调节流量使用。也可在油品管路中使用。
3.电动回转式调节阀适用于公称压力：1.6-10MPa/cm2 、工作温度：T40H-40、≤425℃、T40H-100型≤425℃、适用于介质在水管道上，装于低、次中压、中压锅炉给水或高加疏水管道上，给水调节阀安装在锅炉给水管上，供调节给水流量，以满足锅炉和负荷运行的需要
二、T940H电动回转式调节阀性能参数：
|
称压力(Mpa) |
1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
16.0 |
|
壳体试验压力(Mpa) |
2.4 |
3.75 |
6.0 |
9.6 |
15.0 |
24 |
|
最高进口压力(Mpa) |
1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
16.0 |
|
流量特性 |
线性或等百分比 |
|||||
|
渗漏量 |
GB10869-1989(Ⅰ级) |
|||||
三、T940H电动回转式调节阀零件材料：
|
零件名称 |
零件材料 |
|
阀体 |
WCB |
|
阀盖 底盖 |
WCB |
|
阀座 |
2Cr13 |
|
阀瓣 |
2Cr13 |
|
阀杆 |
2Cr13 |
|
填料 |
柔性石墨 |
四、T940H电动回转式调节阀流量系数：
|
DN |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
500 |
|
Cv |
2 |
4 |
4.5 |
5 |
14 |
15 |
16.5 |
51 |
52 |
80 |
105 |
150 |
225 |
360 |
480 |
630 |
800 |

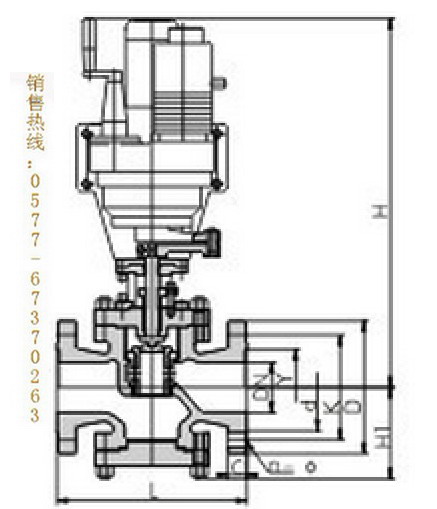

五、T940H电动回转式调节阀连接尺寸：
|
公称通径DN |
外 形 尺 寸 |
|||
|
L |
H |
H1 |
||
|
1.6/2.5MPa |
4.0MPa |
|||
|
50 |
250 |
270 |
625 |
125 |
|
65 |
280 |
300 |
625 |
130 |
|
80 |
310 |
330 |
745 |
160 |
|
100 |
350 |
380 |
745 |
170 |
|
125 |
400 |
450 |
765 |
200 |
|
150 |
450 |
500 |
820 |
210 |
|
200 |
500 |
550 |
985 |
240 |
|
250 |
650 |
1055 |
290 |
|
|
300 |
800 |
1180 |
335 |
|
|
350 |
850 |
1260 |
375 |
|
|
400 |
900 |
1340 |
405 |
|
|
500 |
950 |
1570 |
465 |
|
|
公称通径DN |
外 形 尺 寸 |
|||
|
L |
H |
H1 |
||
|
4.0 |
10.0MPa |
|||
|
50 |
270 |
300 |
635 |
135 |
|
65 |
300 |
340 |
635 |
140 |
|
80 |
330 |
360 |
755 |
170 |
|
100 |
380 |
755 |
185 |
|
|
125 |
450 |
780 |
215 |
|
|
150 |
500 |
835 |
225 |
|
|
200 |
550 |
1005 |
260 |
|
|
250 |
650 |
1075 |
310 |
|
|
300 |
800 |
1200 |
355 |
|
|
350 |
850 |
1280 |
395 |
|
|
400 |
900 |
1360 |
435 |
|
|
500 |
950 |
|
1595 |
495 |
六、T940H电动回转式调节阀订货说明：
1、①产品名称与型号②公称直径③阀体材质④公称压力⑤使用介质⑥连接方式⑦使用温度⑧是否带附件以便我们为您正确选型。
2、如有特殊要求时请在订购产品时注明
3、若已经由设计单位选定的型号，请按型号直接向我司销售部订购。
4、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图。
