GA41H单杠杆安全阀

一、GA41H单杠杆安全阀概述：



GA41H、A51H型单杠杆安全阀适用于温度≤450℃的锅炉和压力容器上，防止压力超过允许最高值。介质可为蒸汽、空气。GA41H、A51H型单杠杆安全阀除杠杆（材料为碳钢），重锤（材料为铸铁），其余材料均和A41H-16C型弹簧式安全阀相同。

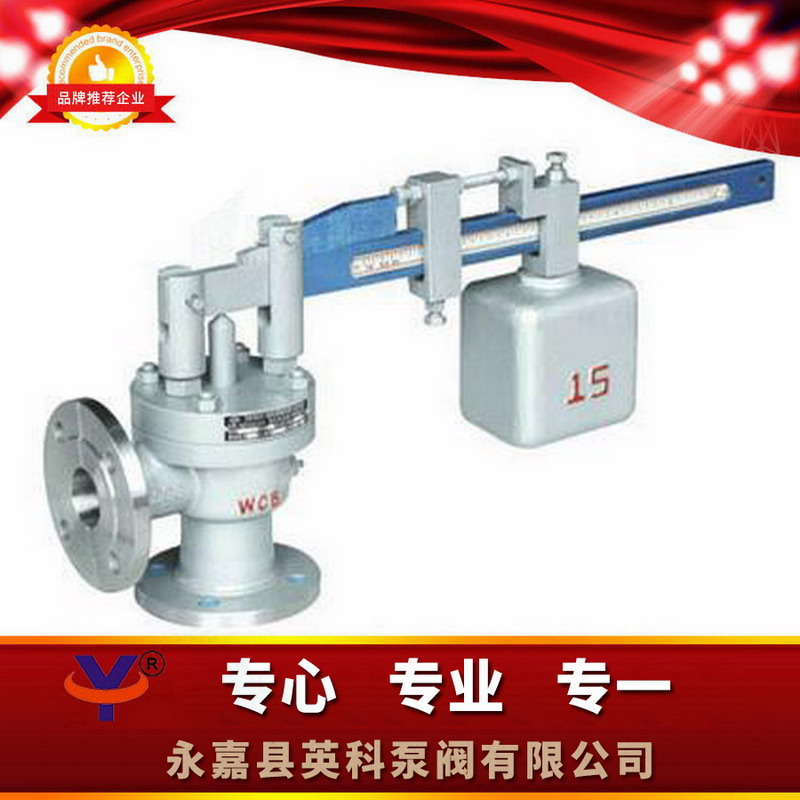

二、GA41H单杠杆安全阀结构图片：







三、GA41H单杠杆安全阀外型尺寸和连接尺寸：





公称通径	尺寸
	do	L	L1	D	K	g1	f	b	z-ød	DN	D1	K1	g2	b1	f	z-ød1
25	20	100	85	115	85	65	2	16	4-14	25	115	85	65	16	2	4-14
32	25	115	100	140	100	78	2	18	4-18	32	140	100	78	18	2	4-18
40	32	120	110	150	110	85	3	18	4-18	40	150	110	85	18	3	4-18
50	40	135	120	165	125	100	3	20	4-18	50	165	125	100	20	3	4-18
80	65	160	135	200	160	135	3	20	8-18	80	200	160	135	20	3	8-18
100	80	170	160	220	180	155	3	22	8-18	100	220	180	155	22	3	8-18
150	125	205	195	285	240	210	3	24	8-23	150	285	240	210	24	3	8-23
200	150	240	230	340	295	265	3	26	12-23	200	340	295	265	26	3	12-23





四、GA41H单杠杆安全阀订货说明：



1、①产品名称与型号②公称直径③阀体材质④公称压力⑤整定压力⑥连接方式⑦使用温度⑧使用介质⑨是否带附件以便我们为您正确选型。

2、如有特殊要求时请在订购产品时注明

3、若已经由设计单位选定的型号，请按型号直接向我司销售部订购。

4、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图。













GA41H、A51H型单杠杆安全阀适用于温度≤450℃的锅炉和压力容器上，防止压力超过允许最高值。介质可为蒸汽、空气。
